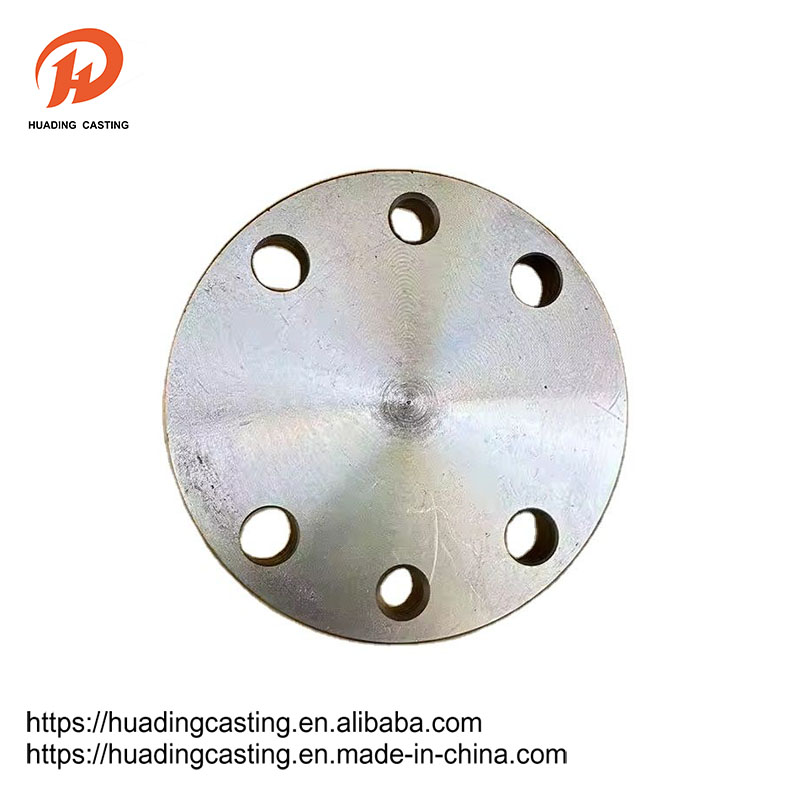

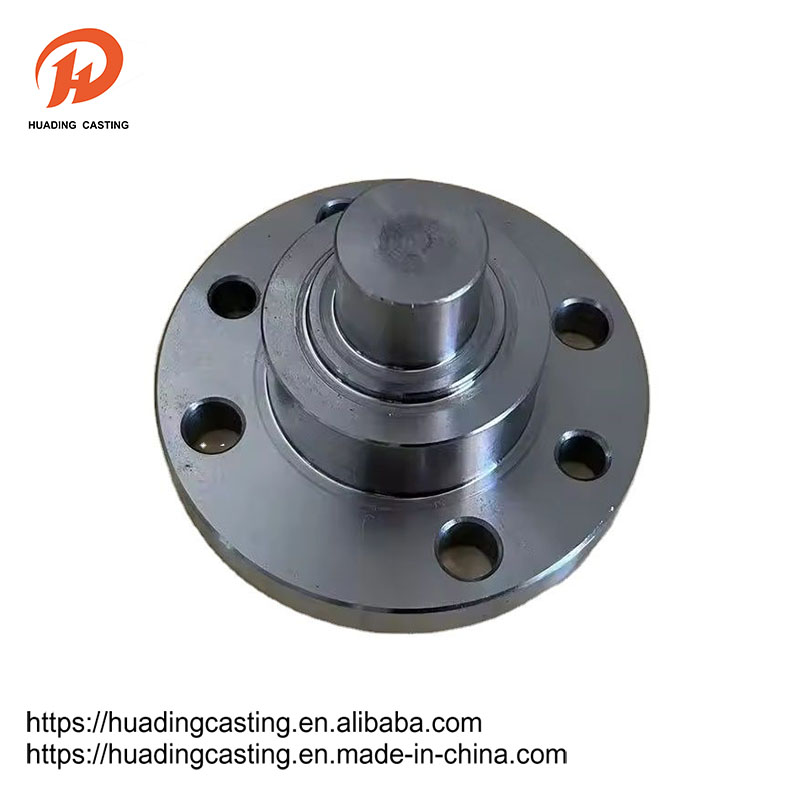

Фланец

Фланец представляет собой часть, соединенную между валом и валом, которая используется для соединения между концами трубы; Это также полезно во фланце при импорте и экспорте оборудования для соединения между двумя устройствами, такими как фланец Reducer. Подключение к фланце или фланцевое соединение относится к съемному соединению, которое соединено фланцами, прокладками и болтами в качестве группы комбинированных герметичных конструкций. В фланце есть отверстия, а болты делают два фланца плотно подключены. Фланец запечатан прокладкой.

Отправить запрос

Описание продукта

Фланцы делятся на фланцы подключения (подключение к резьбе), сварные фланцы и зажимные фланцы. Фланцы используются парами, проволочные фланцы могут использоваться для труб низкого давления, а сварные фланцы для более чем четырех килограммов давления. Положите прокладку между двумя фланцами и закрепите их болтами. Различная толщина фланта давления отличается, они используют разные болты. Насосы и клапаны при подключении к трубопроводам локальные части этого оборудования также превращаются в соответствующие формы фланца, также известные как фланцевые соединения. Все соединительные части, которые соединены болтами вокруг двух плоскостей и закрыты одновременно, обычно называются «фланцами», такие как соединение вентиляционных труб, и этот тип детали можно назвать «фланцевыми частями». Но это соединение является лишь частью оборудования, например, подключение фланца и насоса, нехорошо называть насос «деталями фланца». Относительно маленькие, такие как клапаны и т. Д., Можно назвать «фланцевыми частями».

Параметр продукта

Дн	День труб	Размер соединения				C	N	H	Npt
Дн	A	D	K	L	n	C	N	H	Npt
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
