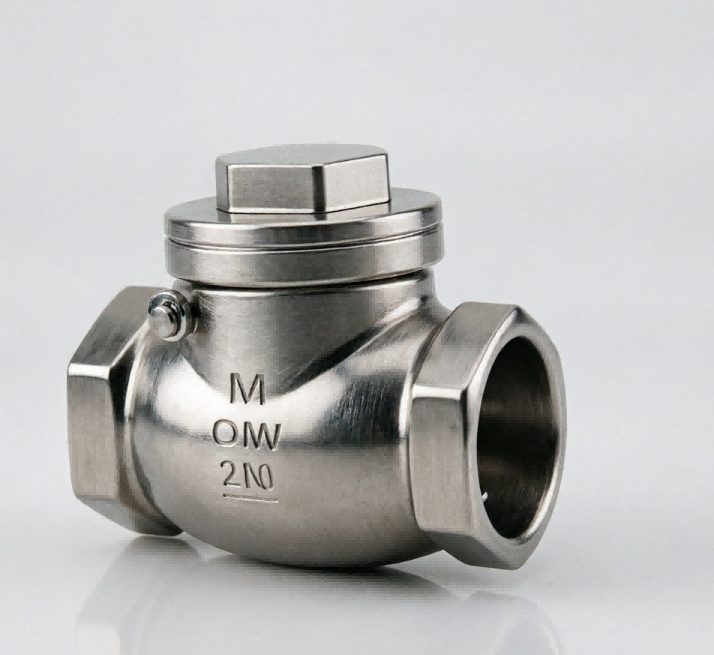

H14 Подъемный обратный клапан с резьбой

Название: Подъемный обратный клапан с резьбой H14

Материал: нержавеющая сталь 201/304.

Минимальный заказ: 10 шт.

Упаковка: внутренняя упаковка из утолщенного пузырчатого пакета и внешняя упаковка из картона или морская транспортировка на поддоне.

Отгрузка: DHL, UPS, FedEx, LCL по морю и т. д.

Допуск: прецизионная обработка с ЧПУ, допуск ± 0,01 мм.

Проверка: полная проверка немецкой КИМ, отсутствие дефектов.

OEM и ODM: принимаются OEM и ODM, быстрое изготовление образцов

Время: строгий контроль качества, своевременная доставка.

Сервис:Широкий выбор материалов для изготовления нестандартных деталей.

Обратный клапан с резьбой H14 — это компактное и высоконадежное решение, предназначенное для предотвращения обратного потока в трубопроводных системах малого диаметра. Сочетая в себе прочную конструкцию с эффективным внутренним дизайном, он является идеальным выбором для жилых, коммерческих и легких промышленных систем управления жидкостями.

Прочные и устойчивые к коррозии материалы

Обратный клапан H14, созданный для работы в суровых условиях эксплуатации, доступен из материалов премиум-класса, включая нержавеющую сталь (SS201/304). Это обеспечивает отличную устойчивость к ржавчине, коррозии и высоким температурам, что делает его пригодным для воды, пара, масла и некоторых агрессивных химических сред.

Эффективный механизм подъемного типа

Обладая классической конструкцией подъемного обратного клапана, H14 использует кинетическую энергию жидкости для автоматического открытия и гравитацию для закрытия. Это обеспечивает герметичное уплотнение от обратного потока без необходимости использования внешнего источника питания или ручного управления, эффективно защищая насосы и компрессоры от гидравлического удара и повреждения при обратном потоке.

Простая установка с резьбовыми концами

Модель H14, разработанная для удобства, поставляется со стандартными соединениями с внутренней резьбой (резьба NPT, BSP или G). Это обеспечивает быструю, надежную и герметичную установку на трубопроводах малого диаметра (обычно от DN15 до DN50 / от 1/2 дюйма до 2 дюймов), что значительно сокращает трудозатраты и затраты на установку.

Надежное уплотнение и низкие эксплуатационные расходы

Внутренние компоненты обработаны с высокой точностью, чтобы обеспечить герметичное закрытие. Клапан H14 имеет простую, но прочную конструкцию и требует минимального обслуживания. Благодаря компактным размерам он идеально подходит для ограниченного пространства, где не могут разместиться поворотные обратные клапаны большего размера.

Универсальное промышленное применение

Обратный клапан с резьбой H14 широко используется в различных отраслях, в том числе:

Системы отопления, вентиляции и кондиционирования и водоснабжения: Предотвращение обратного потока в линиях отопления и водоснабжения.

Промышленный контроль жидкостей: защита чувствительных приборов и небольших насосов.

Нефть и газ: Управление однонаправленным потоком в линиях подачи топлива и смазки.

Химическая обработка: безопасное обращение с совместимыми агрессивными жидкостями.

Н14 Технический характер резьбового подъемного обратного клапана

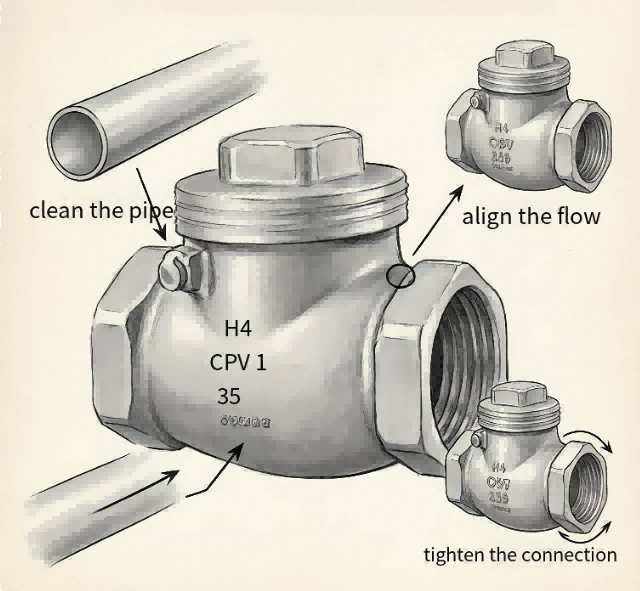

Рекомендации по установке обратных клапанов

Чтобы обеспечить оптимальную производительность и предотвратить повреждение системы, строго соблюдайте следующие рекомендации по установке:

Проверьте направление потока

Это самый важный шаг. Всегда проверяйте стрелку-индикатор на корпусе клапана. Стрелка должна указывать в том же направлении, что и поток жидкости. Установка клапана назад полностью заблокирует трубопровод и может привести к серьезному повреждению насоса или самого клапана.

Установите в правильное положение

Различные типы обратных клапанов имеют определенные требования к положению:

Подъемные обратные клапаны (например, модель H14): Диск клапана закрывается под действием силы тяжести. Поэтому его необходимо устанавливать на горизонтальных трубопроводах. Если вам необходимо установить его на вертикальную трубу, то поток должен быть строго вверх (снизу вверх).

Поворотные обратные клапаны: их необходимо устанавливать на горизонтальных трубопроводах, чтобы обеспечить свободное качание диска и правильное уплотнение.

Очистка трубопровода

Перед установкой обязательно тщательно очистите трубопровод. Удалите мусор, сварочный шлак, грязь и гравий. Инородные частицы, попавшие между диском клапана и седлом, могут помешать герметичному закрытию клапана, что приведет к внутренней утечке.

Правильное соединение и герметизация

Клапаны с резьбой. При ввинчивании обратных клапанов с резьбой (например, H14) оберните наружную резьбу подходящей уплотнительной лентой (тефлоновой лентой) или нанесите трубную смазку. Не затягивайте слишком сильно, так как это может привести к поломке корпуса клапана или фитингов.

Фланцевые клапаны: убедитесь, что прокладки расположены по центру, и затяните болты равномерно по диагонали (звезда), чтобы предотвратить неравномерное напряжение и утечки.

Поддерживайте прямые участки труб

Для достижения наилучших характеристик рекомендуется иметь прямой участок трубы (размером как минимум в 5–10 раз больше диаметра трубы) перед входом в клапан. Это обеспечивает стабильный, нетурбулентный поток, позволяя клапану плавно открываться и закрываться.

Регулярный осмотр

После установки регулярно проверяйте клапан и соединения трубопровода на наличие признаков утечек. Если клапан начинает издавать громкий шум (гидравлический удар), рассмотрите возможность установки амортизатора или проверьте, требуется ли регулировка скорости закрытия.

СЕРТИФИКАЦИЯ: ГБ/Т 19001-2016/ISO 9001-2015.

Часто задаваемые вопросы

Каков ваш минимальный заказ?

По вашему мнению, обычно это 1000 единиц. Мы принимаем небольшое количество.

Каков срок доставки образца?

Это согласно образцу, обычно это 7 дней.

Каков диапазон веса, который вы забросили?

Вес, который мы можем отлить от 0,007 кг до 130 кг.

Каковы ваши условия оплаты?

30% предоплата и оставшиеся 70% по накладной на отгрузку.

Вы предоставляете образец? Бесплатно или платно?

Да, мы предоставляем образец, но расходы на доставку и стоимость пресс-формы должны быть оплачены вами.

Вы производитель или торговая компания?

Мы являемся профессиональным производителем с более чем 26-летним опытом экспорта в области проектирования и производства металлических отливок.
