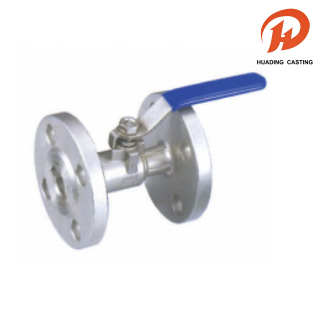

Цельные фланцевые шаровые краны

Наши цельные фланцевые шаровые краны разработаны для обеспечения превосходной производительности и надежности в широком спектре промышленного применения. Разработанные с учетом универсальности, эти клапаны поддерживают рабочее давление 1,6, 2,5, 4,0 и 6,4 МПа и доступны в размерах от 1/2 дюйма до 10 дюймов. Они подходят для использования с различными средами, включая воду, газ, масло и агрессивные кислоты, такие как азотная и уксусная кислота. Цельные фланцевые шаровые краны обеспечивают превосходную температурную адаптацию, эффективно функционируя при температурах ниже 180 °C с уплотнениями из ПТФЭ или до 300 °C с уплотнениями из PPL.

Отправить запрос

Описание продукта

Название:Цельные фланцевые шаровые краны

Материал: следующая таблица

Минимальный заказ: 100 шт.

Упаковка: внутренняя упаковка из утолщенного пузырчатого пакета и внешняя упаковка из картонной коробки или морская транспортировка на поддоне.

Отгрузка: DHL, UPS, FedEx, LCL по морю и т. д.

Допуск: прецизионная обработка с ЧПУ, допуск ± 0,01 мм.

Проверка: полная проверка немецкой КИМ, отсутствие дефектов.

OEM и ODM: принимаются OEM и ODM, быстрое изготовление образцов

Время: строгий контроль качества, своевременная доставка.

Сервис:Широкий выбор материалов для изготовления нестандартных деталей.

Цельные фланцевые шаровые краны

Безопасность и соответствие требованиям имеют первостепенное значение при разработке этих цельных фланцевых шаровых кранов. Они соответствуют строгим международным стандартам и имеют фланцы ANSI B16.5 и габаритные размеры ANSI B16.10. Кроме того, по запросу доступны пожаробезопасные (API 607) и антистатические устройства для обеспечения эксплуатационной безопасности в опасных средах. Каждое устройство проходит строгие испытания в соответствии со стандартами ANSI B16.34 и API 598. Наши цельные фланцевые шаровые краны представляют собой надежное, совместимое и высококачественное решение для ваших потребностей в контроле жидкости как для общего назначения, так и для специализированной химической обработки.

Технические характеристики и типовой чертеж фланцевых шаровых кранов

НПС	1,6 МПа, 2,5 МПа, 4,0 МПа, 6,4 МПа
НПС	d	L	D	K	Д1	C	f	H	N-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

Список материалов шарового крана

НАЗВАНИЕ ЧАСТИ	МАТЕРИАЛ
ТЕЛО	CF8M/ВКБ
СИДЕНЬЕ	ПТФЭ
КАП	CF8M/ВКБ
УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА	ПТФЭ/ГРАФИТ
МЯЧ	СС316
КОРЕНЬ	СС316
УПЛОТНЕНИЕ ШТОКА	ПТФЭ
УПАКОВКА	ПТФЭ/ГРАФИТ
УПЛОТНИТЕЛЬНАЯ САЛЬНИКА	СС316
УПЛОТНИТЕЛЬНАЯ САЛЬНИКА	CF8M/ВКБ
СТОП-ПИН	СС304
САЛЬНИК БОЛТ	СС304
СТОПОРНОЕ КОЛЬЦО	65МН
РУЧКА	КТ33-8
УСТАНОВОЧНЫЙ БОЛТ	СС304
