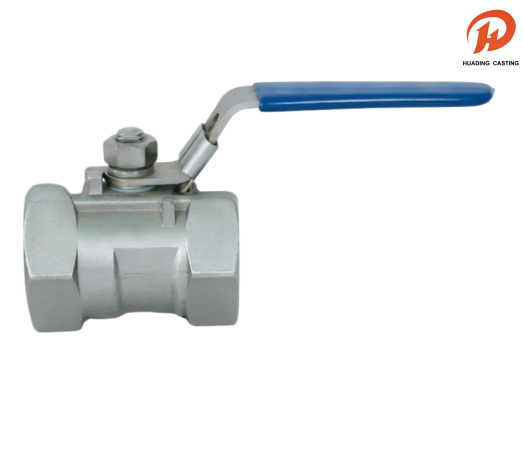

Цельные шаровые краны с внутренней резьбой

Цельные шаровые краны с соединением с внутренней резьбой являются важными компонентами современных промышленных систем управления жидкостями, которые ценятся за компактную конструкцию и надежность уплотнения. Эти цельные шаровые краны с соединением с внутренней резьбой имеют унифицированную конструкцию корпуса, которая значительно уменьшает потенциальные пути утечек, что делает их особенно подходящими для сред с высоким давлением и высоким уровнем безопасности. Соединение с внутренней резьбой обеспечивает быструю и надежную установку на стандартный трубопровод без дополнительных переходников, что экономит время и деньги при обслуживании. Цельные шаровые краны с соединением с внутренней резьбой, изготовленные из прочных материалов, таких как нержавеющая сталь или латунь, обеспечивают превосходную коррозионную стойкость и увеличенный срок службы. Их противовыбросовой шток и конструкция с уменьшенным отверстием еще больше повышают эксплуатационную безопасность и точность потока. Эти клапаны, широко применяемые в химической, водоочистной и нефтегазовой промышленности, стабильно работают в сложных условиях. Доступные в таких классах давления, как PN16 и PN63, они соответствуют международным стандартам, включая NPT, BSPT, DIN2999 и ISO228, обеспечивая глобальную совместимость и надежность.

Отправить запрос

Описание продукта

Название: Цельные шаровые краны с внутренней резьбой

Материал: следующая таблица

Минимальный заказ: 100 шт.

Упаковка: внутренняя упаковка из утолщенного пузырчатого пакета и внешняя упаковка из картонной коробки или морская транспортировка на поддоне.

Отгрузка: DHL, UPS, FedEx, LCL по морю и т. д.

Допуск: прецизионная обработка с ЧПУ, допуск ± 0,01 мм.

Проверка: полная проверка немецкой КИМ, отсутствие дефектов.

OEM и ODM: принимаются OEM и ODM, быстрое изготовление образцов

Время: строгий контроль качества, своевременная доставка.

Сервис:Широкий выбор материалов для изготовления нестандартных деталей.

Цельные шаровые краны с внутренней резьбой

Цельные шаровые краны с внутренней резьбой обеспечивают компактность и герметичность для промышленных жидкостных систем. Эти клапаны, проверенные в химической промышленности, водоподготовке, а также в нефтегазовой отрасли, надежно справляются с тяжелыми условиями. Предлагающиеся в классах PN16/PN63 и с резьбой NPT/BSPT, они соответствуют мировым стандартам и обеспечивают плавную интеграцию в международные трубопроводные сети, обеспечивая стабильную и надежную работу в сложных условиях эксплуатации.

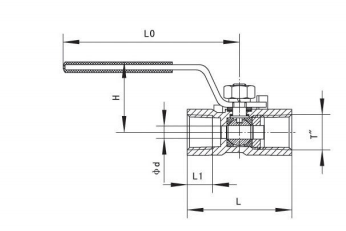

Технические характеристики шарового крана и типовой чертеж

НОМИНАЛЬНЫЙ ДИАМЕТР. (мм)	ТРУБНАЯ РЕЗЬБА	РАЗМЕРЫ (мм)
		d	L	Л1	H	Л0
8	1/4	4.6	39	9.5	31	62
10	3/8	6.8	44	10.5	35.5	62.5
15	1/2	9.2	56.5	14	40	96
20	3/4	12.5	59	15	44	96
25	1	16	71	18	50	101
32	1 1/4	20	78	19	54	101
40	1 1/2	25	83	20	70	135
50	2	32	100	23	75	135

Список материалов шарового крана

НАЗВАНИЕ ЧАСТИ	МАТЕРИАЛ
ТЕЛО	ВКБ CF8 CF8M
КАП	ВКБ CF8 CF8M
РУЧКА	СС304
МЯЧ	СС304 СС304 СС316
СИДЕНЬЕ	ПТФЭ
КОРЕНЬ	СС304 СС304 СС316
УПЛОТНИТЕЛЬНАЯ ШАЙБА	ПТФЭ
ПРОКЛАДКА	ПТФЭ
УПОРНАЯ ШАЙБА	ПТФЭ
ОРЕХ	СС304
ПРУЖИННАЯ ШАЙБА	СС304
ШКАФНИК	СС304
РУЧКА	СС304
КРЫШКА	ПЛАСТИК
