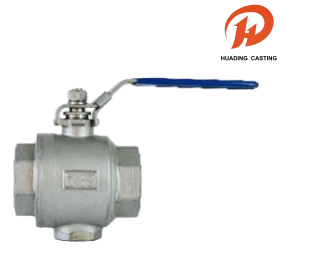

Двухкомпонентные шаровые краны с соединением с внутренней резьбой

Эти двухкомпонентные шаровые краны с соединением с внутренней резьбой имеют прочный литой корпус и противовыбросовой шток, что обеспечивает безопасность и долговечность. Разработанные с учетом универсальности, клапаны соответствуют стандартам с несколькими резьбами (NPT, BSPT, DIN 2999, ISO 228) и поддерживают непосредственный монтаж приводов по стандарту ISO 5211. Благодаря рабочему давлению 1000 фунтов на квадратный дюйм и соблюдению строгих стандартов испытаний, таких как API 598, эти двухкомпонентные шаровые краны с соединением с внутренней резьбой созданы для высокопроизводительных применений.

Отправить запрос

Описание продукта

Название:Двухсекционные шаровые краны с внутренней резьбой

Материал: следующая таблица

Минимальный заказ: 100 шт.

Упаковка: внутренняя упаковка из утолщенного пузырчатого пакета и внешняя упаковка из картонной коробки или морская транспортировка на поддоне.

Отгрузка: DHL, UPS, FedEx, LCL по морю и т. д.

Допуск: прецизионная обработка с ЧПУ, допуск ± 0,01 мм.

Проверка: полная проверка немецкой КИМ, отсутствие дефектов.

OEM и ODM: принимаются OEM и ODM, быстрое изготовление образцов

Время: строгий контроль качества, своевременная доставка.

Сервис:Широкий выбор материалов для изготовления нестандартных деталей.

Двухкомпонентные шаровые краны с соединением с внутренней резьбой

Эти двухкомпонентные шаровые краны с соединением с внутренней резьбой соответствуют стандартам трубной резьбы, включая NPT, BSPT, DIN 2999 и ISO 228, и имеют конструкцию для прямого монтажа приводов по стандарту ISO 5211 вместе со стопорным устройством. Двухкомпонентные шаровые краны с соединением с внутренней резьбой, рассчитанные на рабочее давление 1000 фунтов на квадратный дюйм (PN63) W.O.G, проходят строгие испытания в соответствии со стандартами API 598, GB/T 13927 и ISO 5208, чтобы гарантировать надежную работу в сложных условиях.

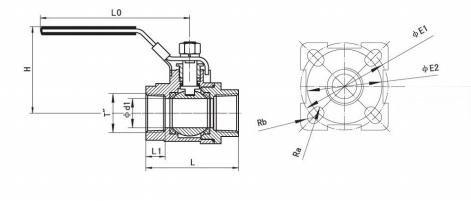

Технические характеристики и типовой чертеж шаровых кранов

НОМИНАЛЬНЫЙ	ТРУБКА	ИЗМЕРЕНИЕ
ДИА. (мм)	НИТЬ	d1	L	Л1	H	Л0	Ра	руб.	Е1	Е2
8	1/4	9.2	46.8	10	47.8	80	Р3	Р3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	Р3	Р3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	Р3	Р3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	Р3	Р3	Φ42	Φ36
25	1	25	76	16.5	74	148	Р3	Р3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	Р3	Р3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	Р3.5	4,5 рэнда	Φ70	Φ50
50	2	50	120.5	22	103	190	Р3.5	4,5 рэнда	Φ70	Φ50
65	2 1/2	65	157	28	118	280	4,5 рэнда	5,5 рэндов	Φ102	Φ70
80	3	80	176	32	118	280	4,5 рэнда	5,5 рэндов	Φ102	Φ70
100	4	100	212	32	144	280	5,75 рэндов	6,75 рэндов	Φ125	Φ102

Список материалов шарового крана

НАЗВАНИЕ ЧАСТИ	МАТЕРИАЛ
ТЕЛО	ВКБ CF8 CF8M
КАП	ВКБ CF8 CF8M
МЯЧ	СС304 СС304 СС316
СИДЕНЬЕ	ПТФЭ
КОРЕНЬ	СС304 СС304 СС316
ЖЕЛЕЗА	СС304
УПАКОВКА	ПТФЭ
ПРОКЛАДКА	ПТФЭ
ШАЙБА	ПТФЭ
ОРЕХ	СС304
ПРУЖИННАЯ ШАЙБА	СС304
ШКАФНИК	СС304
РУЧКА	СС304
КРЫШКА	ПЛАСТИК
